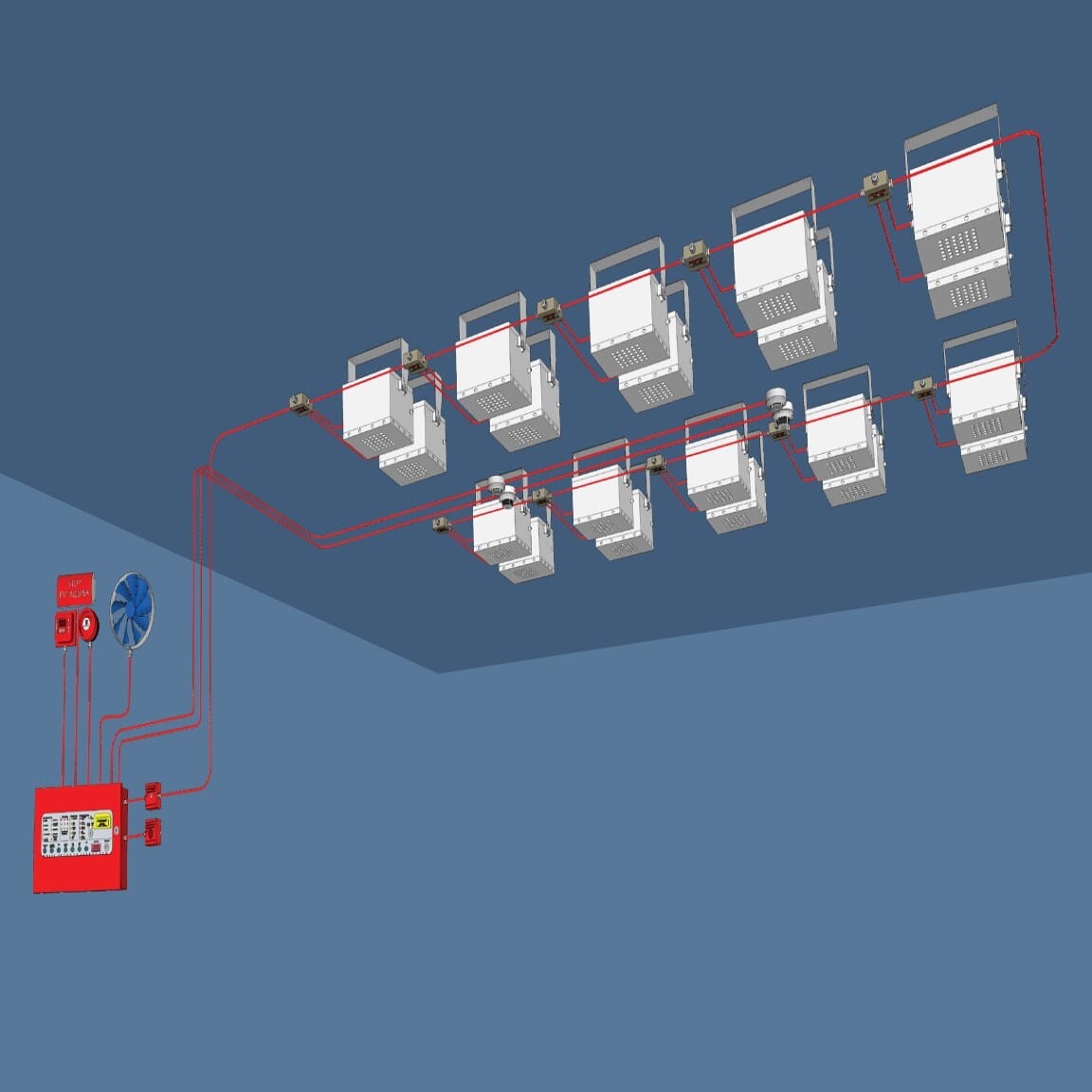

EKSEMPEL PÅ SLOKKESYSTEM
Beskrivelse av brannslokkesystem med Sigma XT slokkesentral.

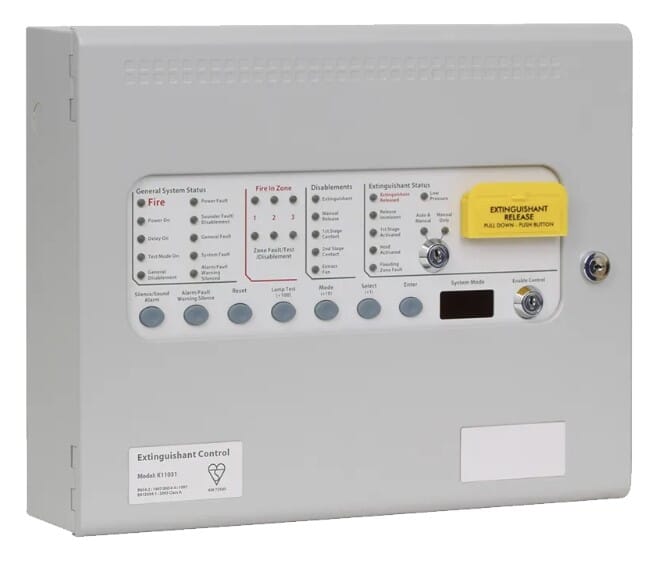

Slokkesentralen Kentec Sigma XT har 2-to-alarm nivåer.
Første og andre alarmnivå (2-detektorsone avhengig aktivering av slokkemiddel).
Når alarmnivå 1 (første alarmnivå) utløses med 1 detektorsløyfe i alarm:
• Starter Summer m/lysflash 1 for Alarm slokkeanlegg (plassert innenfor og utenfor beskyttet sone).
• Rele aktiveres 1st Stage Relay: Stenger brannspjeld ventilasjon
• Rele aktiveres Local Fire: Brannmelding til brannvarslingsanlegget
• Rele aktiveres Fire Relay:
• Ved en eventuell "feil alarm" må systemet tilbakestilles manuelt til normal drift.
Når alarmnivå 2 (andre alarmnivå) utløses med første og andre detektorsløyfe i alarm samtidig:
• Rele aktiveres 2nd Stage Relay: Stopper FanCoil/AC via kontaktor
• Slokkeaerosol blir utløst etter 30 sekunder og rommet fylles med slokkemiddel for slukking av brann.
• Starter Summer m/lysflash 2 for Slokkeanlegg utløst (plassert utenfor beskyttet sone).
Dør til beskyttet sone:
• Må holdes lukket.
• Beskyttet sone merkes med skilt på dør med infoskilt “Beskyttet med automatisk slokkeanlegg. Hold døren lukket”.
Manuall utløser:
Det er plassert Gul manuell utløser i front på slokkesentralen. Slokkesentralen plasseres utenfor beskyttet sone.
Manuell utkoblingsbryter:
Det er plassert en blå utkobling-/isoleringsbryter på utsiden av beskyttet sone.
Teknisk feil:
Ved teknisk feil aktiveres rele Fault Relay: Feilmelding overføres til f.eks. byggets SD-anlegg.
Utganger:
Slokkesentralen Sigma XT har releutgang for brann, brann (eller utløst) og feil. Det anbefales at brann- og feil meldinger overføres til SD- eller brannalarmanlegg.
Strømtilførsel:
Slokkesentral bør ha egen 230V tilførsel med min.10Ah kurs.
2 stk 7,5 Ah batterier som backup
Hvis beskyttet sone har ventilasjon eller AC:
Rom som er ventilert med inn/ut luft må ha avstengning av ventilasjon med for eksempel elektrisk styrte spjeld. Pot fritt signal NO/NC leveres fra brannslokkesentral men det må benyttes egen EN54-4 strømforsyning til drift av spjeld.
Hvis rommet har aircondition/kjøling så må denne stoppes før slokkeanlegget utløses.
Det er mulighet til forskjellige styringer fra slokkesentralen.
Ta kontakt for mer informasjon hvis du har et behov vi ikke har beskrevet.
